лазерный прибор для измерения размера частиц

ANALYSETTE 22

NeXT Micro

Анализ размера частиц в автоматическом режиме: предельно просто и доступно

Модель ANALYSETTE 22 NeXT Micro с диапазоном измерения 0,5 - 1500 мкм идеальна для решения практически любой задачи, ее тщательно проработанная конструкция имеет умеренные размеры, сохраняя рабочее простанство лаборатории. Типичное время измерения не превышает одной минуты до готовности к проведению нового измерения.

Полный расчет распределения размера частиц происходит автоматически с выдачей в структурированной форме результатов, выводящихся на экран компьютера. Оператор также может сохранить и распечатать отчет, составленный в требуемой вами форме. Воспользуйтесь преимуществом модели, которая соответствует вашим требованиям: удобство эксплуатации и очистки, малое время анализа, надежно воспроизводимые результаты и регистрация дополнительных параметров, таких как температура и величина pH.

ANALYSETTE 22 NeXT Micro идеально подходит для эффективного решения задачи гранулометрического анализа в области контроля процесса производства, контроля качества, а также в области исследований и разработки.

Сертифицированная воспроизводимость
Стандарт ISO 13320 (Particle Size Analysis – Laser Diffraction Methods) для анализаторов размера частиц на основе метода лазерной дифракции определяет допустимые предельные значения в отношении воспроизводимости результатов и их погрешности и таким образом создает базу для верификации метрологических характеристик анализаторов. ANALYSETTE 22 NeXT FRITSCH полностью соответствует требованиям ISO 13320.

Патент FRITSCH
Последнее поколение анализаторов, ANALYSETTE 22 NeXT, как и предыдущие модели, основано на реверсивной оптической схеме Фурье, введенной компанией FRITSCH и ставшей к настоящему времени стандартной. Ее преимуществом является отсутствие оптических элементов между детектором и измерительной ячейкой, компактность конструкции с минимальным количеством узлов, отсутствие движущихся частей – малые износ и необходимость в обслуживании.

Основные преимущества лазерного анализатора
• Один лазер: просто, эффективно, надежно
• Быстрая и одновременная регистрация всей аналитической информации
• Уровни излучения регистрируются с высокой точностью с 16- разрядным преобразователем
• Регистрация рассеяния даже на очень больших углах за счет особой конструкции измерительной ячейки
• Две модели с различными диапазонами измерения
• Непрерывная регистрация уровня излучения лазера
• Быстрая автоматическая настройка лазерного луча

Один лазер – быстрое измерение
В анализаторе ANALYSETTE 22 NeXT используется только один лазер, поэтому за один скан производится регистрация всего диапазона измерения. Таким образом, ваша работа становится значительно эффективнее - измерение требует незначительного времени, и появляется возможность наблюдения за приближением процесса измерения к результату.

Исключительно широкий диапазон измерений
В анализаторе ANALYSETTE 22 NeXT измерительная ячейка расположена по отношению к лучу лазера под углом, который обеспечивает значительной больший угол рассеяния излучения по сравнению с аналогичными анализаторами.

Одновременная регистрация данных
В анализаторе ANALYSETTE 22 NeXT используется современная электроника, имеющее высокое быстродействие, преобразователи с высоким разрешением, поэтому сигналы от всех детекторов регистрируются одновременно. Это позволяет получать распределение интенсивности всего рассеянного света за очень короткое время и направлять данные этого типа с частотой нескольких сотен в секунду в программное обеспечение.

Надежная эффективность
Для большинства материалов диспергирование в жидкости является идеальной основой измерения размера частиц. Мы утверждаем: качество измерения размера частиц определяется качеством диспергирования материала, поэтому уделяем этому аспекту наибольшее внимание и используем весь наш опыт. Результатом является модульная, гибкая и мощная система диспергирования.
В блоке диспергирования ANALYSETTE 22 Micro используется мощный центробежный насос с управляемой производительностью, обеспечивающий движение тяжелых частиц и равномерность распределения частиц измеряемого материала во всем объеме циркуляционного контура. Стандартные программы, простота программирования процесса диспергирования, автоматическая процедура очистки, а также многие другие технические решения упрощают вашу работу и обеспечивают высокое качество результатов измерения.

Дополнительная информация о влажного диспергаторе FRITSCH

Быстрое измерение порошкообразных образцов в ускоренном воздушном потокеСухая дисперсия особенно подходит для не слишком мелких, свободно текущих материалов, которые реагируют в воде или других жидкостях. Для образцов объемом от менее 1 см³ до примерно 300 см³.

Ультракомпактный аппарат для сухого диспергирования имеет регулируемый по высоте бункер и мешалки из нержавеющей стали, которые обеспечивают оптимальную подачу для любого материала пробы.

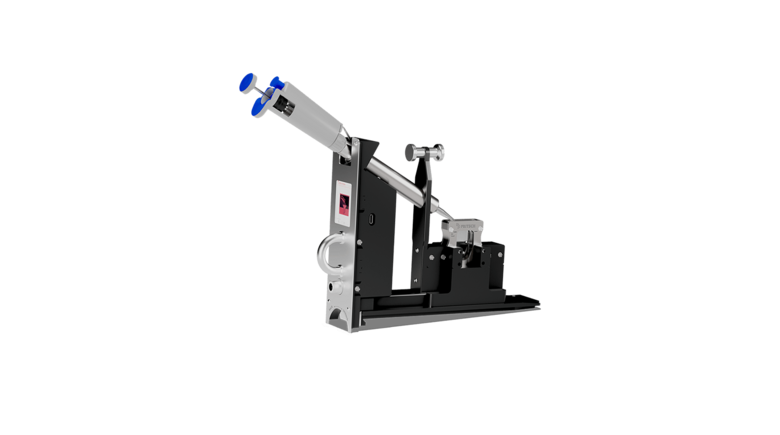

Все детали, контактирующие с образцом, легко демонтируются, что гарантирует абсолютно быструю и легкую очистку. Измерительная ячейка ANALYSETTE 22 NeXT также может быть открыта без инструментов с помощью эксцентрикового замка. Чистка особенно удобна благодаря легко вставляемому наружному уплотнению. Стекло измерительной ячейки также можно легко заменить в любое время.

При сухом измерении материал образца транспортируется из вибропитателя через всасывающую воронку сухой измерительной ячейки, где он попадает непосредственно в сопло Вентури, управляемое сжатым воздухом. При прохождении через сопло агломераты разрушаются, и непосредственно после этого происходит измерение распределения частиц по размерам в лазерном луче.
Дополнительная информация о сухом диспергаторе FRITSCH

Простота практической работы с блоком диспергирования в жидкости FRITSCH
Блок диспергирования в жидкости ANALYSETTE 22 NeXT не имеет в своем составе ни одного клапана, поэтому создаваемое насосом давление жидкости обеспечивает быструю и эффективную очистку системы диспергирования. Однократной промывки вполне достаточно, и затем анализатор готов к новому измерению.
Легко снимаемый колпак
Часть корпуса над дисперсионной ванной блока диспергирования FRITSCH легко снимается, обеспечивая удобный доступ к ванне для ее очистки, что выгодно отличает его от аналогичных анализаторов.
Дисперсионная ванна без «мертвых зон
Только у FRITSCH: первый полностью автоматический блок диспергирования материала без единого пережимного или поворотного клапана с целью быстрого слива жидкости. Такая конструкция является существенно более надежной и имеющей минимальный износ. Данное решение исключает необходимость периодической очистки участков циркуляционного контура, в котором происходит постоянное осаждение загрязнений, а также очистки уплотнений от попадания в них отдельных частиц, вызывающих протечки.
Прозрачные шланги
Шланги из силикона с особо гладкой внутренней поверхностью обладают слабой способностью к внутреннему загрязнению, следы которого хорошо заметны. Благодаря использованию накидных гаек шланги легко отсоединяются и присоединяются вручную после их очистки. Более подробно о блоке диспергирования в жидкости.

Более подробно о блоке диспергирования в жидкости

Применение SOP значительно упрощает работу

Программное обеспечение ANALYSETTE 22 NeXT имеет в составе набор стандартных программ управления (SOP) практически для всех вариантов измерения, что значительно облегчает работу с прибором. При необходимости содержание всех стандартных программ управления можно с легкостью изменить с целью оптимизации всего процесса измерения.
Выбор из имеющегося списка нужной стандартной программы управления (SOP) автоматически определяет параметры измерения, например, продолжительность и параметры диспергирования, число последовательных измерений и интервалы времени между ними. Для более тонкой настройки параметров измерения можно изменять эти и многие другие параметры, сохранять их значения как отдельную программу SOP и использовать ее в дальнейшем. Преимущество: совершенно новый уровень свободы в конфигурировании и тонкой настройки параметров диспергирования и всего процесса измерения. Итогом является высокая воспроизводимость результатов при использовании выбранной стандартной программы.

Индивидуальные права пользователя
Назначение индивидуальных прав пользователя определяет гибкость обеспечения доступа этого пользователя к данным или возможность оказывать влияние на процесс измерения.

Для управления, регистрации и анализа результатов ANALYSETTE 22 NeXT используется программное обеспечение FRITSCH MaScontrol, в котором все данные пользователя, параметры и результаты автоматически сохраняются в реляционной базе данных SQL. Программа может использоваться и в локальных сетях, что позволяет анализировать полученные данные на нескольких компьютерах.

Факты
• Простое, наглядное представление результатов измерения
• Простота освоения благодаря стандарту Microsoft Office
• Интуитивное управление через центральную область навигации
• Вся важная информация – одним взглядом
• Быстрая наглядная сопоставимость различных измерений
• Анализ данных по теориям Фраунгофера и Ми
• Управление процессом измерения с использованием SOP
• Непрерывное сохранение температуры/величины рН
• Индивидуальные отчеты и диаграммы
• Вывод в табличной форме данных, задаваемых пользователем
• Возможность ввода сравнительных данных вручную
• Учет результатов рассева
• Экспорт данных в Excel™ и в формате XML
• База данных на основе SQL
• В стандартной комплектации CFR 21, часть 11
• Многоязычный интерфейс пользователя

Редактор отчетов с большими возможностями
Помимо интегрированных в программу стандартных вариантов отчетов, удобно воспользоваться встроенным редактором для создания отчетов, полностью соответствующих вашим требованиям. В состав отчета входит информация в графическом и табличном видах, параметры измерения, статистические данные или отдельные измеренные величины.

• Измерение размера частиц в диапазоне 0,5 - 1500 мкм
• Короткое время измерения, высокая точность измерения
• Последовательная воспроизводимость, надежная сопоставимость
• Надежность, редкое обслуживание, небольшое число движущихся частей
• Простота в эксплуатации, быстрая и эффективная очистка
• Запись температуры и значения рН
• Один лазер - быстрое измерение
• Быстрая и одновременная запись всех данных рассеяния
• Регистрация большого угола рассеяния
• Непрерывная регистрация уровня излучения лазера<
• Быстрая автоматическая настойка лазера
• Измерение в полностью автоматическом режиме
• Компактная конструкция
• Превосходит требования ISO 13320
• Отличная поддержка
• Обширные аксессуары для облегчения вашей повседневной работы

Дополнительное оборудование

Для ANALYSETTE 22 NeXT с интерфейсом USB и программным обеспечением MaScontrol выберите аксессуары для вашего применения.
Мы предлагаем блок сухой и влажной дисперсии. Вы также можете выбрать ультразвуковой блок, pH-зонд, наборы для преобразования для экстремальной химической стойкости, системы экстракции, компрессор, справочные материалы, сертификаты и запасные части.

По запросу предоставляется цветной принтер для печати отчетов об измерениях.

Обслуживание и повторная калибровка вашего анализатора - по отдельному запросу.
