Вибрационная микромельница

PULVERISETTE 0

№ для заказа
00.6020.00
Принадлежности

Пожалуйста, обратите внимание: Для вибрационной шаровой мельницы FRITSCH PULVERISETTE 0 вам понадобится ступка, которая должна быть оснащена размольным шаром. Материал ступки всегда должен быть тверже, чем измельчаемый материал. Как правило, применяются ступки и размольные шары из одного и того же материала. Все ступки FRITSCH - независимо из какого материала - покрыты ударопрочным алюминием, который защищает ступку.
Для быстрого раскрашивания мягких, слегка жирных или влажных материалов для криогенного измельчения разработан криогенный контейнер FRITSCH Kryo-Box.

Для измельчения и рассева в одном приборе скомбинируйте PULVERISETTE 0 с
вибрационным грохотом ANALYSETTE 3 SPARTAN

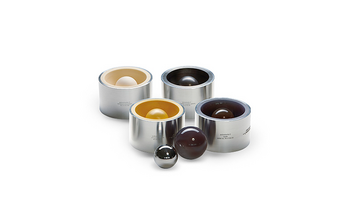

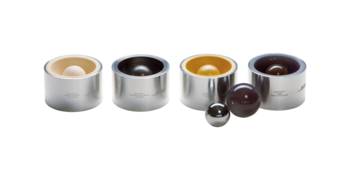

СТУПКА

Руководство по выбору

  • Данные по материалам для ступок / размольных шаров

    Материал Основной компонент материала Плотность г/см³ Износостойкость Применение для измельчаемого материала
    Агат SiO2 2,65 хорошо мягкие пробы до средней твердости
    Спеченный корунд Al2O3(99,7 %) 3,8 условно хорошо пробы средней твердости, волокнистые пробы
    Оксид циркония ZrO2 5,7 очень хорошо волокнистые, абразивные пробы
    нержавеющая сталь Fe – Cr - Ni 7,8 условно хорошо среднетвердые, хрупкие пробы
    закаленная сталь Fe - Cr 7,9 хорошо твердые, хрупкие пробы
    Твердый сплав карбид вольфрама WC 14,95 очень хорошо твердые, абразивные пробы
  • Дополнительная информация

    Обычно используются размольные стаканы и шары из одного и того же материала.

    Для криогенного измельчения следует использовать ступки и размольные шары из стали или карбида вольфрама. Размольные гарнитуры из агата и спеченного корунда не годятся для криогенного измельчения.

Выберите 1 ступку, предлагаемую в исполнении из 6 различных материалов, чтобы иметь возможность привести измельчение в соответствие с каждым видом пробы. Для криогенного измельчения используйте, пожалуйста, ступки и размольные шары из стали или карбида вольфрама. Чтобы материал пробы идеально подходил к ступке и размольным шарам, в руководстве по выбору указана подробная информация по характеристикам материалов.

ВЫБЕРИТЕ СТУПКУ

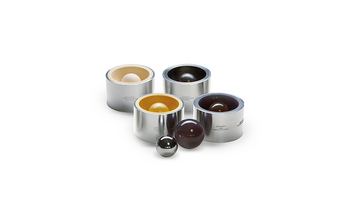

СТУПКА

agate - SiO2
№ 40.0150.05
agate

General material specification:
Material: agate - SiO2
Abrasion resistance: good
Suitable for: soft to medium-hard samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialAgate – SiO2
Chemical composition
ElementShare %
Silicon oxide– SiO299.9
Aluminium – Al2O3< 0.02
Iron oxide – Fe2O3< 0.02
Calcium oxide – CaO< 0.02
Magnesium oxide – MgO< 0.02
Sodium oxide – Na2O< 0.02
Potassium oxide – K2O< 0.02
Manganese oxide – MnO< 0.02
Physical and mechanical properties
Density2.65 g/cm³
Hardness6.5 – 7 Mohs


Explanations on hardness data
sintered corundum -Al2O3
№ 40.0140.06
sintered corundum

General material specification:
Material: sintered corundum 1 - Al2O3
Abrasion resistance: fairly good
Suitable for: medium-hard, fibrous samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialSintered corundum 1 – Al2O3
ISO/EN/DIN code
Chemical composition
ElementShare %
Aluminium oxide – Al2O399.651
Silicon oxide – SiO20.257
Calcium oxide – CaO0.081
Other0.011
Physical and mechanical properties
Density3.8 g/cm³
Hardness15.000N/mm² (Vickers)


Explanations on hardness data
zirconium oxide - ZrO2
№ 40.0220.27
zirconium oxide

General material specification:
Material: zirconium oxide ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialZirconium oxide - ZrO2
Chemical composition
ElementShare %
Zirconium oxide – ZrO294.2 - 95.2
Hafnium oxide – HfO21 - 2
Magnesium oxide – MgO3.5
Silicon dioxide – SiO20.1
Aluminium oxide – Al2O30.1
Other0.1
Physical and mechanical properties
Density5.7 g/cm³
Hardness Vickers 1200 (HV10)


Explanations on hardness data
hardened, stainless steel - Fe - Cr
№ 40.0120.09
hardened, stainless steel steel

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: medium-hard, brittle samples, suitable for cryogenic grinding
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
Materialhardened stainless steel – 1.4125
ISO/EN/DIN codeX105CrMo17
Chemical composition
ElementShare %
Iron– Fe81.4
Chromium – Cr17
Carbon – C1.1
Molybdenum – Mo0.5
Physical and mechanical properties
Density 7.7 kg/dm³
Hardness~ 60 HRC


Explanations on hardness data
hardmetal tungsten carbide - WC
№ 40.0110.08
hardmetal tungsten carbide

General material specification:
Material: hardmetal tungsten carbide - WC
Abrasion resistance: very good
Suitable for: hard, abrasive samples, very suitable for cryogenic grinding
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialTungsten carbide - WC
ISO/EN/DIN code
Chemical composition
ElementShare %
Tungsten carbide – TC93.8
Cobalt – Co 6.0
Other0.2
Physical and mechanical properties
Density14.95 g/cm³
Hardness92.1 HRA


Explanations on hardness data

РАЗМОЛЬНЫЕ ШАРЫ

Руководство по выбору

  • Данные по материалам для ступок / размольных шаров

    Материал Основной компонент материала Плотность г/см³ Износостойкость Применение для измельчаемого материала
    Агат SiO2 2,65 хорошо мягкие пробы до средней твердости
    Спеченный корунд Al2O3(99,7 %) 3,8 условно хорошо пробы средней твердости, волокнистые пробы
    Оксид циркония ZrO2 5,7 очень хорошо волокнистые, абразивные пробы
    нержавеющая сталь Fe – Cr - Ni 7,8 условно хорошо среднетвердые, хрупкие пробы
    закаленная сталь Fe - Cr 7,9 хорошо твердые, хрупкие пробы
    Твердый сплав карбид вольфрама WC 14,95 очень хорошо твердые, абразивные пробы
  • Дополнительная информация

    Обычно используются размольные стаканы и шары из одного и того же материала.

    Для криогенного измельчения следует использовать ступки и размольные шары из стали или карбида вольфрама. Размольные гарнитуры из агата и спеченного корунда не годятся для криогенного измельчения.

Для достижения наилучших результатов измельчения размольные шары предлагаются в диаметрах 50 - 70 мм из 6 различных материалов. Для криогенного измельчения используйте, пожалуйста, ступки и размольные шары из стали или карбида вольфрама. Чтобы материал пробы идеально подходил к ступке и размольным шарам, в руководстве по выбору указана подробная информация по характеристикам материалов.

ВЫБЕРИТЕ РАЗМОЛЬНЫЙ ШАР

РАЗМОЛЬНЫЕ ШАРЫ

agate - SiO2 - 50 mm dia., polished
№ 40.0170.05
grinding ball agate 50 mm dia., polished

General material specification:
Material: agate - SiO2
Abrasion resistance: good
Suitable for: soft to medium-hard samples
Detailed information about the material you will find in the element analysis.

We also offer a grinding ball made of agate with 70 mm dia. This 70 mm grinding ball causes a higher application of energy, but is only suitable for grinding fine materials and therefore only be recommendable for special applications.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialAgate – SiO2
Chemical composition
ElementShare %
Silicon oxide– SiO299.9
Aluminium – Al2O3< 0.02
Iron oxide – Fe2O3< 0.02
Calcium oxide – CaO< 0.02
Magnesium oxide – MgO< 0.02
Sodium oxide – Na2O< 0.02
Potassium oxide – K2O< 0.02
Manganese oxide – MnO< 0.02
Physical and mechanical properties
Density2.65 g/cm³
Hardness6.5 – 7 Mohs


Explanations on hardness data
agate - SiO2 - 70 mm dia., polished
№ 40.0210.05
grinding ball agate 70 mm dia., polished

General material specification:
Material: agate - SiO2
Abrasion resistance: good
Suitable for: soft to medium-hard samples
Detailed information about the material you will find in the element analysis.

The grinding ball made of agate with 50 mm dia. is recommended as standard.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialAgate – SiO2
Chemical composition
ElementShare %
Silicon oxide– SiO299.9
Aluminium – Al2O3< 0.02
Iron oxide – Fe2O3< 0.02
Calcium oxide – CaO< 0.02
Magnesium oxide – MgO< 0.02
Sodium oxide – Na2O< 0.02
Potassium oxide – K2O< 0.02
Manganese oxide – MnO< 0.02
Physical and mechanical properties
Density2.65 g/cm³
Hardness6.5 – 7 Mohs


Explanations on hardness data
sintered corundum - Al2O3 - 50 mm dia.
№ 40.0170.06
grinding ball sintered corundum 50 mm dia.

General material specification:
Material: sintered corundum 1 - 99.7 % Al2O3
Abrasion resistance: fairly good
Suitable for: medium-hard, fibrous samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialSintered corundum 1 – Al2O3
ISO/EN/DIN code
Chemical composition
ElementShare %
Aluminium oxide – Al2O399.651
Silicon oxide – SiO20.257
Calcium oxide – CaO0.081
Other0.011
Physical and mechanical properties
Density3.8 g/cm³
Hardness15.000N/mm² (Vickers)


Explanations on hardness data
zirconium oxide - ZrO2 - 50 mm dia.
№ 40.0230.27
grinding ball zirconium oxide 50 mm dia.

General material specification:
Material: zirconium oxide ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialZirconium oxide - ZrO2
Chemical composition
ElementShare %
Zirconium oxide – ZrO294.2 - 95.2
Hafnium oxide – HfO21 - 2
Magnesium oxide – MgO3.5
Silicon dioxide – SiO20.1
Aluminium oxide – Al2O30.1
Other0.1
Physical and mechanical properties
Density5.7 g/cm³
Hardness Vickers 1200 (HV10)


Explanations on hardness data
hardened, stainless steel - Fe - Cr - 50 mm dia.
№ 40.0190.09
grinding ball hardened, stainless steel 50 mm dia.

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: medium-hard, brittle samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
Materialhardened stainless steel – 1.4125
ISO/EN/DIN codeX105CrMo17
Chemical composition
ElementShare %
Iron– Fe81.4
Chromium – Cr17
Carbon – C1.1
Molybdenum – Mo0.5
Physical and mechanical properties
Density 7.7 kg/dm³
Hardness~ 60 HRC


Explanations on hardness data
hardmetal tungsten carbide - WC - 50 mm dia.
№ 40.0200.08
grinding ball hardmetal tungsten carbide 50 mm dia.

General material specification:
Material: hardmetal tungsten carbide - WC
Abrasion resistance: very good
Suitable for: hard, abrasive samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialTungsten carbide - WC
ISO/EN/DIN code
Chemical composition
ElementShare %
Tungsten carbide – TC93.8
Cobalt – Co 6.0
Other0.2
Physical and mechanical properties
Density14.95 g/cm³
Hardness92.1 HRA


Explanations on hardness data

СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

Для быстрого раскрашивания мягких, слегка жирных или влажных материалов для криогенного измельчения разработан криогенный контейнер FRITSCH Kryo-Box: Достаточно просто вставить заполненный размольный гарнитур и залить жидким азотом – это позволяет достигать аналитической степени измельчения даже с тяжело измельчаемыми пробами. Мощная изоляция обеспечивает особенно экономный расход хладоносителя.
Также предлагаются натяжные крышки сит для рассева в сухой и жидкой среде.
Для уменьшения шума измельчения мы рекомендуем звукопоглощающий кожух.

ВЫБЕРИТЕ СПЕЦИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ

ПРИНАДЛЕЖНОСТИ ДЛЯ КРИОГЕННОГО ИЗМЕЛЬЧЕНИЯ

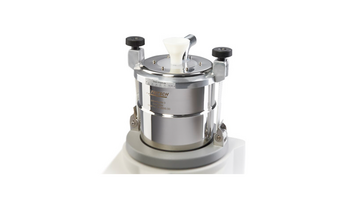

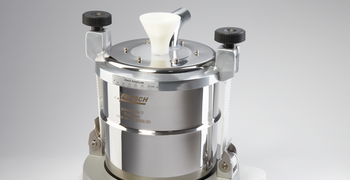

Cryo-Box
№ 00.2000.00
Cryo-Box for grinding in liquid nitrogen

Device for grinding in liquid nitrogen.
The grinding set is placed in a cryo-box to grind soft, oily, fatty or moist materials by adding liquid nitrogen to embrittle the grinding material. This method is used to reduce samples which are very difficult to grind (e. g. slivers of soft PVC) to analytical fineness. The thick insulation of the cryo-box keeps coolant costs low.
For cryogenic grinding, a mortar and a grinding ball made of stainless steel, tempered steel or hard metal tungsten carbide should be used.


Please note: Grinding sets made of agate and sintered corundum cannot be used in the cryo-box.


Звукопоглощающий кожух

sound absorption hood plexiglas
№ 00.0130.17

To reduce the grinding sound, we recommend the sound absorption hood made of plexiglas.

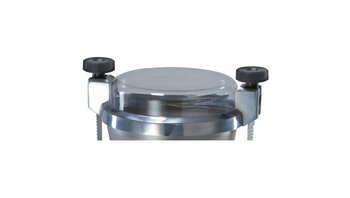

НАТЯЖНАЯ КРЫШКА СИТА

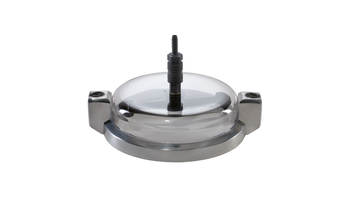

clamping lid plexiglas for test sieves 200 mm/8" dia.
№ 31.2020.00
plexiglas for dry sieving with test sieves 200 mm/8" dia.

For dry sieving with test sieves 200 mm/8" dia.


The clamping lid made of plexiglas allows the operator to observe the sieving process.
For applications, where it is not required to observe the sieving process, a clamping lid without window insert article no. 31.2050.00, is also available.
This clamping lid can also be used if you would like to use the Vibratory Micro Mill PULVERISETTE 0 as a Vibratory Sieve Shaker ANALYSETTE 3 SPARTAN. The needed sieve pan and the sieves must be ordered separately.


clamping lid POM plastic (without window) for all test sieves up to 200 mm/8" dia.
№ 31.2050.00
POM plastic - without window - for dry sieving for all test sieves up to 200 mm/8" dia.

For dry sieving for all test sieves up to 200 mm/8" dia.


The POM plastic clamping lid without window for applications, where it is not required to observe the sieving process, respectively in order to sieve materials where a metallic contamination must be avoided. For applications, where it is required to observe the sieving process, a clamping lid with window insert article no. 31.2020.00, is also available.
This clamping lid can also be used if you would like to use the Vibratory Micro Mill PULVERISETTE 0 as a Vibratory Sieve Shaker ANALYSETTE 3 SPARTAN.

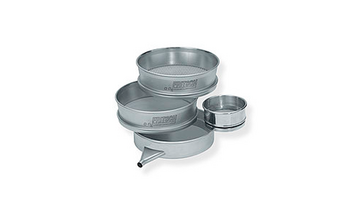

The needed sieve pan and the sieves must be ordered separately.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialPOM Polyoxymethylene
ISO/EN/DIN CodeDIN 7728 C9021
Chemical composition
ElementFormula
Polyoxmethylenecopolymer (Polyacetale)CxH2xOx
Melting point165° C
max. Application temp. constant90°
max. Application temp. briefly140°
Chemical Resistance
Aliphatical hydrocarbon
Aromatical hydrocarbon
Halogenised hydrocarbon
weak acid
strong alkaline solution
Physical and mechanical properties
Density141,g /cm³
Hardnessextremely hard
clamping lid plexiglas with 2 rotation nozzles for test sieves 200 mm/8" dia.
№ 31.0400.00
plexiglas for wet sieving with test sieves 200 mm/8" dia

With 2 rotation nozzles for wet sieving with test sieves 200 mm/8" dia.

The wet clamping lid features 2 rotation nozzles which sprays the entire interior chamber, thus helping to flush the material through the sieve apertures.
Especially recommended for materials with a high electrostatic charge or very high content of fine material. This clamping lid can also be used if you would like to use the Vibratory Micro Mill PULVERISETTE 0 as a Vibratory Sieve Shaker ANALYSETTE 3 SPARTAN. The needed sieve pan and the sieves must be ordered separately.


СЕРТИФИКАЦИЯ

IQ/OQ documentation (questionnaire format - implementation not included)
№ 96.0390.00
IQ/OQ documentation (questionnaire format - implementation not included)

IQ/OQ documentation (questionnaire format - implementation by customer) for the independent support of instrument qualification in the quality management system for the Vibratory Micro Mill PULVERISETTE 0.


№ для заказа
00.6020.00
Helen Müller
FRITSCH GmbH - Milling and Sizing
Industriestrasse 8
55743 Idar-Oberstein
Телефон +49 67 84 70 0

База данных протоколов измельчения

ИСПЫТАТЬ СЕЙЧАС

БЕСПЛАТНОЕ ТЕСТОВОЕ ИЗМЕЛЬЧЕНИЕ

Пришлите нам свою пробу, и мы выполним тестовое измельчение - вы получите индивидуальный протокол измельчения.
