ДРУГИЕ ГРУППЫ ИЗДЕЛИЙ

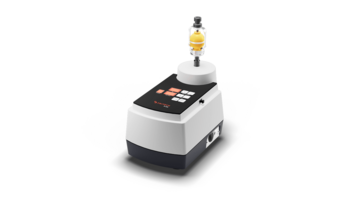

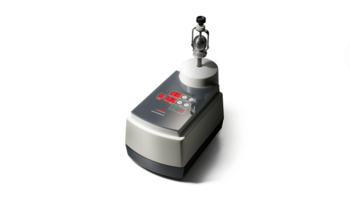

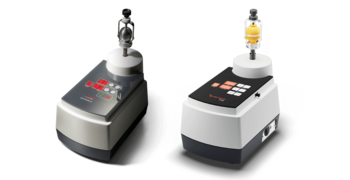

Минимельница
PULVERISETTE 23
Пожалуйста, обратите внимание: Для минимельницы PULVERISETTE 23 Вам понадобится размольный стакан и соответствующее количество размольных шаров. Чтобы исключить нежелательное загрязнение пробы стружкой, у Вас есть выбор между 4 различными видами материалов, при этом обычно применяются размольные стакан и шары из одного материала. Как правило, материал размольного стакана должен быть тверже, чем измельчаемый материал.
Также предлагаются размольные стаканы и шары из оксида циркония для абсолютно свободного от металла измельчения. Важно: Учитывайте указанный полезный объем, который не идентичен объему стакана!
РАЗМОЛЬНЫЙ СТАКАН
-
Данные по материалам для размольных стаканов / размольных шаров
Материал Основной компонент материала Плотность г/см³ Износостойкость Применение для измельчаемого материала Оксид циркония ZrO2 5,7 очень хорошо волокнистые, абразивные пробы закаленная, нержавеющая сталь Fe – Cr 7,7 хорошо твердые, среднетвердые, хрупкие пробы PTFE CxF2x 2,16 достаточная замороженные пробы тканей Размольный стакан/
полезный объем (измельчаемый материал)15 мл
0,5 – 5 мл10 мл
0,2 – 1 мл5 мл
0,1 – 1 млШары Ø 15 мм 2 1 10 мм 5 3 1 5 мм 60 30 20 -
Дополнительная информация
Количество размольных шаров может быть уменьшено на вплоть до 15 %, однако тогда нужно считаться с повышенным износом. Указанное наполнение шарами на стакан является минимальным количеством; в зависимости от поведения материала, его, возможно, следует увеличить.
Обычно используются размольные стаканы и шары из одного и того же материала. Как правило, материал размольного стакана должен быть тверже, чем измельчаемый материал. Важно: Учитывайте указанный полезный объем, который не идентичен объему стакана.
Возможно, для этого имеет смысл использовать размольные шары ≤ 3 мм Ø. Мы их не внесли в этот список, так как хотим проконсультировать Вас в соответствии с Вашим применением. Пожалуйста, свяжитесь с нашим руководителем лаборатории господином Бенес.
Выберите 1 размольный стакан, предлагаемых в размерах 15 мл, 10 мл и 5 мл, в соответствии с вашим объемом проб. Подробности по полезному объему указаны в руководстве по выбору. Специально для биотехнологического применения очень хорошо подходит стакан 5 мл из PTFE. Для достижения наилучших результатов измельчения размольные стаканы предлагаются в исполнении из 4 различных материалов. Это позволяет целенаправленно избегать загрязнения проб нежелательной стружкой.
Размольный стакан 15 МЛ
Grinding bowl with lid and seal ring
Grinding bowl volume: 15 ml
Useful capacity: 0.5 … 5 ml
Weight net: 0.065 kg
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.
| General specifications | |
| Material | Zirconium oxide - ZrO2 |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide – ZrO2 | 94.2 - 95.2 |
| Hafnium oxide – HfO2 | 1 - 2 |
| Magnesium oxide – MgO | 3.5 |
| Silicon dioxide – SiO | 0.1 |
| Aluminium oxide – Al2O3 | 0.1 |
| Other | 0.1 |
| Physical and mechanical properties | |
| Density | 5.7 g/cm³ |
| Hardness Vickers | 1200 (HV10) |
Explanations on hardness data
Grinding bowl with lid and seal ring
Grinding bowl volume: 15 ml
Useful capacity: 0.5 … 5 ml
Weight net: 0.056 kg
General material specification:
Material: hardened, stainless steel - 1.4125
Abrasion resistance: good
Suitable for: hard, brittle samples
Detailed information about the material you will find in the element analysis.
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
Размольный стакан 10 МЛ
Grinding bowl with lid and seal ring
Grinding bowl volume: 10 ml
Useful capacity: 0.2 … 1 ml
Weight net: 0.054 kg
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.
| General specifications | |
| Material | Zirconium oxide - ZrO2 |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide – ZrO2 | 94.2 - 95.2 |
| Hafnium oxide – HfO2 | 1 - 2 |
| Magnesium oxide – MgO | 3.5 |
| Silicon dioxide – SiO | 0.1 |
| Aluminium oxide – Al2O3 | 0.1 |
| Other | 0.1 |
| Physical and mechanical properties | |
| Density | 5.7 g/cm³ |
| Hardness Vickers | 1200 (HV10) |
Explanations on hardness data
Grinding bowl with lid and seal ring
Grinding bowl volume: 10 ml
Useful capacity: 0.2 … 1 ml
Weight net: 0.045 kg
General material specification:
Material: hardened stainless steel - 1.4125
Abrasion resistance: good
Suitable for: hard, brittle samples
Detailed information about the material you will find in the element analysis.
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
Размольный стакан 5 МЛ
Grinding bowl with lid and seal ring
Grinding bowl volume: 5 ml
Useful capacity: 0.1 … 1 ml
Weight net: 0.050 kg
This special grinding bowl in combination with a 10 mm steel grinding ball is primarily used to grind biological sample, like for example deep freeze tissue, cells, etc.. The entire bowl can be pre-cooled in liquid nitrogen. Afterwards the sample is subsequently comminuted in sub-zero temperature.
| General specifications | |
| Material | PTFE |
| CAS Number | 9002-84-0 |
| Chemical composition | ||||
| Element | Formula | |||
| Polytetrafluoroethylene | C 2F4 | |||
| Melting point | 327° C | |||
| Max. application temp. constant | 260° C | |||
| Max. application temp. briefly | 300° C | |||
| Physical and mechanical properties | |
| Density | 2.16 g /cm³ |
| Ball pressure hardness | ISO 868, ISO 2039-2, D 55 Shore |
РАЗМОЛЬНЫЕ ШАРЫ
-
Данные по материалам для размольных стаканов / размольных шаров
Материал Основной компонент материала Плотность г/см³ Износостойкость Применение для измельчаемого материала Оксид циркония ZrO2 5,7 очень хорошо волокнистые, абразивные пробы закаленная, нержавеющая сталь Fe – Cr 7,7 хорошо твердые, среднетвердые, хрупкие пробы PTFE CxF2x 2,16 достаточная замороженные пробы тканей Размольный стакан/
полезный объем (измельчаемый материал)15 мл
0,5 – 5 мл10 мл
0,2 – 1 мл5 мл
0,1 – 1 млШары Ø 15 мм 2 1 10 мм 5 3 1 5 мм 60 30 20 -
Размер мелющих шаров
Типы обрабатываемого материала Соответ. диаметр шаров Твердые образцы с максимальным размером детали от 2 до 5 мм 15 мм Мелкий материал < 0,5 мм 10 мм или 5 мм Гомогенизация сухого или жидкого материала 10 мм или 5 мм -
Дополнительная информация
Количество размольных шаров может быть уменьшено на вплоть до 15 %, однако тогда нужно считаться с повышенным износом. Указанное наполнение шарами на стакан является минимальным количеством; в зависимости от поведения материала, его, возможно, следует увеличить.
Обычно используются размольные стаканы и шары из одного и того же материала. Как правило, материал размольного стакана должен быть тверже, чем измельчаемый материал. Важно: Учитывайте указанный полезный объем, который не идентичен объему стакана.
Возможно, для этого имеет смысл использовать размольные шары ≤ 3 мм Ø. Мы их не внесли в этот список, так как хотим проконсультировать Вас в соответствии с Вашим применением. Пожалуйста, свяжитесь с нашим руководителем лаборатории господином Бенес.
Для достижения наилучших результатов измельчения размольные шары предлагаются в диаметрах ≤ 3 мм - 15 мм из 4 различных материалов. Это позволяет целенаправленно избегать загрязнения проб нежелательной стружкой. Рекомендуемое количество шаров на размольный стакан указано в руководстве по выбору. Специально для биотехнологического применения очень хорошо подходит стакан 5 мл из PTFE. Рекомендуемое количество шаров на размольный стакан указано в руководстве по выбору.
РАЗМОЛЬНЫЕ ШАРЫ ДИАМЕТРОМ 15 ММ ДЛЯ РАЗМОЛЬНЫХ СТАКАНОВ 15 МЛ, 10 МЛ
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
| General specifications | |
| Material | Zirconium oxide - ZrO2 |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide – ZrO2 | 94.2 - 95.2 |
| Hafnium oxide – HfO2 | 1 - 2 |
| Magnesium oxide – MgO | 3.5 |
| Silicon dioxide – SiO | 0.1 |
| Aluminium oxide – Al2O3 | 0.1 |
| Other | 0.1 |
| Physical and mechanical properties | |
| Density | 5.7 g/cm³ |
| Hardness Vickers | 1200 (HV10) |
Explanations on hardness data
General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: medium-hard, brittle samples
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
РАЗМОЛЬНЫЕ ШАРЫ ДИАМЕТРОМ 10 ММ ДЛЯ РАЗМОЛЬНЫХ СТАКАНОВ 15 МЛ, 10 МЛ, 5 МЛ
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
| General specifications | |
| Material | Zirconium oxide - ZrO2 |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide – ZrO2 | 94.2 - 95.2 |
| Hafnium oxide – HfO2 | 1 - 2 |
| Magnesium oxide – MgO | 3.5 |
| Silicon dioxide – SiO | 0.1 |
| Aluminium oxide – Al2O3 | 0.1 |
| Other | 0.1 |
| Physical and mechanical properties | |
| Density | 5.7 g/cm³ |
| Hardness Vickers | 1200 (HV10) |
Explanations on hardness data
General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
РАЗМОЛЬНЫЕ ШАРЫ ДИАМЕТРОМ 5 ММ ДЛЯ РАЗМОЛЬНЫХ СТАКАНОВ 15 МЛ, 10 МЛ, 5 МЛ
General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
100 grinding balls made of zirconium oxide with 5 mm dia. weigh approx. 38 g.
With the weight information, the high number of balls per grinding bowl can be determined by weighing.
| General specifications | |
| Material | Zirconium oxide ZrO2 |
| ISO/EN/DIN code | |
| Chemical composition | |
| Element | Share % |
| Zirconium oxide - ZrO2 | 95% |
| Yttrium oxide -Y2O3 | 5% |
| Physical and mechanical properties | |
| Density | 6.0 g/cm³ |
| Hardness Vickers | 1300 (HV10) |
Explanations on hardness data
General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples
100 grinding balls made of hardened, stainless steel with 5 mm dia. weigh approx. 52 g.
With the weight information, the high number of balls per grinding bowl can be determined by weighing.
| General specifications | |
| Material | hardened stainless steel – 1.4125 |
| ISO/EN/DIN code | X105CrMo17 |
| Chemical composition | |
| Element | Share % |
| Iron– Fe | 81.4 |
| Chromium – Cr | 17 |
| Carbon – C | 1.1 |
| Molybdenum – Mo | 0.5 |
| Physical and mechanical properties | |
| Density | 7.7 kg/dm³ |
| Hardness | ~ 60 HRC |
Explanations on hardness data
Сертификация
Документация IQ/OQ для самостоятельного выполнения для поддержки квалификации устройства в системе управления качеством для Минимельница PULVERISETTE 23.
certification
IQ/OQ documentation (questionnaire format - implementation by customer) for the independent utilization for the support of instrument qualification in the quality management system for the Mini-Mill PULVERISETTE 23.
