Минимельница

PULVERISETTE 23

№ для заказа
23.1000.00
Принадлежности

Пожалуйста, обратите внимание: Для минимельницы PULVERISETTE 23 Вам понадобится размольный стакан и соответствующее количество размольных шаров. Чтобы исключить нежелательное загрязнение пробы стружкой, у Вас есть выбор между 4 различными видами материалов, при этом обычно применяются размольные стакан и шары из одного материала. Как правило, материал размольного стакана должен быть тверже, чем измельчаемый материал.
Также предлагаются размольные стаканы и шары из оксида циркония для абсолютно свободного от металла измельчения. Важно: Учитывайте указанный полезный объем, который не идентичен объему стакана!

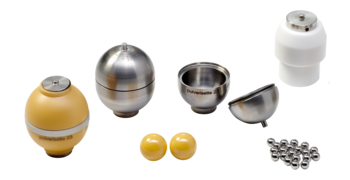

РАЗМОЛЬНЫЙ СТАКАН

Руководство по выбору

  • Данные по материалам для размольных стаканов / размольных шаров

    Материал Основной компонент материала Плотность г/см³ Износостойкость Применение для измельчаемого материала
    Оксид циркония ZrO2 5,7 очень хорошо волокнистые, абразивные пробы
    нержавеющая сталь Fe – Cr – 7,8 условно хорошо среднетвердые, хрупкие пробы
    закаленная сталь Fe - Cr 7,9 хорошо твердые, хрупкие пробы
    PTFE CxF2x 2,16 достаточная замороженные пробы тканей
    Размольный стакан/
    полезный объем (измельчаемый материал)
    15 мл
    0,5 – 5 мл
    10 мл
    0,2 – 1 мл
    5 мл
    0,1 – 1 мл
    Шары Ø
    15 мм 2 1
    10 мм 5 3 1
    5 мм 60 30 20
  • Дополнительная информация

    Количество размольных шаров может быть уменьшено на вплоть до 15 %, однако тогда нужно считаться с повышенным износом. Указанное наполнение шарами на стакан является минимальным количеством; в зависимости от поведения материала, его, возможно, следует увеличить.

    Обычно используются размольные стаканы и шары из одного и того же материала. Как правило, материал размольного стакана должен быть тверже, чем измельчаемый материал. Важно: Учитывайте указанный полезный объем, который не идентичен объему стакана.

    Возможно, для этого имеет смысл использовать размольные шары ≤ 3 мм Ø. Мы их не внесли в этот список, так как хотим проконсультировать Вас в соответствии с Вашим применением. Пожалуйста, свяжитесь с нашим руководителем лаборатории господином Бенес.

Выберите 1 размольный стакан, предлагаемых в размерах 15 мл, 10 мл и 5 мл, в соответствии с вашим объемом проб. Подробности по полезному объему указаны в руководстве по выбору. Специально для биотехнологического применения очень хорошо подходит стакан 5 мл из PTFE. Для достижения наилучших результатов измельчения размольные стаканы предлагаются в исполнении из 4 различных материалов. Это позволяет целенаправленно избегать загрязнения проб нежелательной стружкой.

ВЫБЕРИТЕ ОБЪЕМ РАЗМОЛЬНОГО СТАКАНА

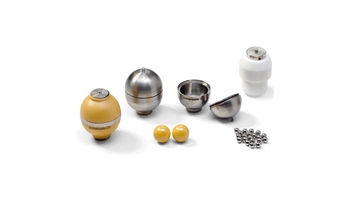

Размольный стакан 15 МЛ

zirconium oxide - ZrO2
№ 23.1427.00
zirconium oxide 15 ml volume

Grinding bowl with lid and seal ring
Grinding bowl volume: 15 ml
Useful capacity: 0.5 … 5 ml
Weight net: 0.065 kg

General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialZirconium oxide - ZrO2
Chemical composition
ElementShare %
Zirconium oxide – ZrO294.2 - 95.2
Hafnium oxide – HfO21 - 2
Magnesium oxide – MgO3.5
Silicon dioxide – SiO20.1
Aluminium oxide – Al2O30.1
Other0.1
Physical and mechanical properties
Density5.7 g/cm³
Hardness Vickers 1200 (HV10)


Explanations on hardness data
hardened, stainless steel - Fe - Cr
№ 23.1409.00
hardened, stainless steel 15 ml volume

Grinding bowl with lid and seal ring
Grinding bowl volume: 15 ml
Useful capacity: 0.5 … 5 ml
Weight net: 0.056 kg

General material specification:
Material: hardened, stainless steel - 1.4125
Abrasion resistance: good
Suitable for: hard, brittle samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
Materialhardened stainless steel – 1.4125
ISO/EN/DIN codeX105CrMo17
Chemical composition
ElementShare %
Iron– Fe81.4
Chromium – Cr17
Carbon – C1.1
Molybdenum – Mo0.5
Physical and mechanical properties
Density 7.7 kg/dm³
Hardness~ 60 HRC


Explanations on hardness data

Размольный стакан 10 МЛ

zirconium oxide - ZrO2
№ 23.1327.00
zirconium oxide 10 ml volume

Grinding bowl with lid and seal ring
Grinding bowl volume: 10 ml
Useful capacity: 0.2 … 1 ml
Weight net: 0.054 kg

General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialZirconium oxide - ZrO2
Chemical composition
ElementShare %
Zirconium oxide – ZrO294.2 - 95.2
Hafnium oxide – HfO21 - 2
Magnesium oxide – MgO3.5
Silicon dioxide – SiO20.1
Aluminium oxide – Al2O30.1
Other0.1
Physical and mechanical properties
Density5.7 g/cm³
Hardness Vickers 1200 (HV10)


Explanations on hardness data
hardened, stainless steel - Fe - Cr
№ 23.1309.00
hardened stainless steel 10 ml volume

Grinding bowl with lid and seal ring
Grinding bowl volume: 10 ml
Useful capacity: 0.2 … 1 ml
Weight net: 0.045 kg

General material specification:
Material: hardened stainless steel - 1.4125
Abrasion resistance: good
Suitable for: hard, brittle samples
Detailed information about the material you will find in the element analysis.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
Materialhardened stainless steel – 1.4125
ISO/EN/DIN codeX105CrMo17
Chemical composition
ElementShare %
Iron– Fe81.4
Chromium – Cr17
Carbon – C1.1
Molybdenum – Mo0.5
Physical and mechanical properties
Density 7.7 kg/dm³
Hardness~ 60 HRC


Explanations on hardness data

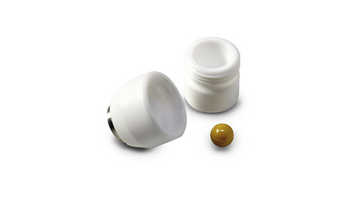

Размольный стакан 5 МЛ

PTFE
№ 23.1600.00
Grinding bowl PTFE, 5 ml volume

Grinding bowl with lid and seal ring
Grinding bowl volume: 5 ml
Useful capacity: 0.1 … 1 ml

Weight net: 0.050 kg

This special grinding bowl in combination with a 10 mm steel grinding ball is primarily used to grind biological sample, like for example deep freeze tissue, cells, etc.. The entire bowl can be pre-cooled in liquid nitrogen. Afterwards the sample is subsequently comminuted in sub-zero temperature.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
Material PTFE
CAS Number9002-84-0
Chemical composition
ElementFormula
PolytetrafluoroethyleneC 2F4
Melting point327° C
Max. application temp. constant260° C
Max. application temp. briefly300° C
Physical and mechanical properties
Density2.16 g /cm³
Ball pressure hardness ISO 868, ISO 2039-2, D 55 Shore

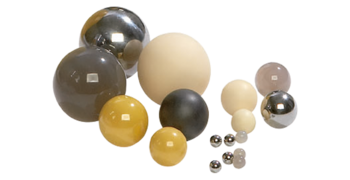

РАЗМОЛЬНЫЕ ШАРЫ

Руководство по выбору

  • Данные по материалам для размольных стаканов / размольных шаров

    Материал Основной компонент материала Плотность г/см³ Износостойкость Применение для измельчаемого материала
    Оксид циркония ZrO2 5,7 очень хорошо волокнистые, абразивные пробы
    нержавеющая сталь Fe – Cr – 7,8 условно хорошо среднетвердые, хрупкие пробы
    закаленная сталь Fe - Cr 7,9 хорошо твердые, хрупкие пробы
    PTFE CxF2x 2,16 достаточная замороженные пробы тканей
    Размольный стакан/
    полезный объем (измельчаемый материал)
    15 мл
    0,5 – 5 мл
    10 мл
    0,2 – 1 мл
    5 мл
    0,1 – 1 мл
    Шары Ø
    15 мм 2 1
    10 мм 5 3 1
    5 мм 60 30 20
  • Размер мелющих шаров

    Типы обрабатываемого материала Соответ. диаметр шаров
    Твердые образцы с максимальным размером детали от 2 до 5 мм 15 мм
    Мелкий материал < 0,5 мм 10 мм или 5 мм
    Гомогенизация сухого или жидкого материала 10 мм или 5 мм
  • Дополнительная информация

    Количество размольных шаров может быть уменьшено на вплоть до 15 %, однако тогда нужно считаться с повышенным износом. Указанное наполнение шарами на стакан является минимальным количеством; в зависимости от поведения материала, его, возможно, следует увеличить.

    Обычно используются размольные стаканы и шары из одного и того же материала. Как правило, материал размольного стакана должен быть тверже, чем измельчаемый материал. Важно: Учитывайте указанный полезный объем, который не идентичен объему стакана.

    Возможно, для этого имеет смысл использовать размольные шары ≤ 3 мм Ø. Мы их не внесли в этот список, так как хотим проконсультировать Вас в соответствии с Вашим применением. Пожалуйста, свяжитесь с нашим руководителем лаборатории господином Бенес.

Для достижения наилучших результатов измельчения размольные шары предлагаются в диаметрах ≤ 3 мм - 15 мм из 4 различных материалов. Это позволяет целенаправленно избегать загрязнения проб нежелательной стружкой. Рекомендуемое количество шаров на размольный стакан указано в руководстве по выбору. Специально для биотехнологического применения очень хорошо подходит стакан 5 мл из PTFE. Рекомендуемое количество шаров на размольный стакан указано в руководстве по выбору.

ВЫБЕРИТЕ ДИАМЕТР РАЗМОЛЬНЫХ ШАРОВ

РАЗМОЛЬНЫЕ ШАРЫ ДИАМЕТРОМ 15 ММ ДЛЯ РАЗМОЛЬНЫХ СТАКАНОВ 15 МЛ, 10 МЛ

zirconium oxide - ZrO2
№ 55.0150.27
Grinding ball zirconium oxide, 15 mm dia.

General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialZirconium oxide - ZrO2
Chemical composition
ElementShare %
Zirconium oxide – ZrO294.2 - 95.2
Hafnium oxide – HfO21 - 2
Magnesium oxide – MgO3.5
Silicon dioxide – SiO20.1
Aluminium oxide – Al2O30.1
Other0.1
Physical and mechanical properties
Density5.7 g/cm³
Hardness Vickers 1200 (HV10)


Explanations on hardness data
hardened, stainless steel - Fe - Cr
№ 55.0150.09
Grinding ball hardened, stainless steel, 15 mm dia.

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: medium-hard, brittle samples


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
Materialhardened stainless steel – 1.4125
ISO/EN/DIN codeX105CrMo17
Chemical composition
ElementShare %
Iron– Fe81.4
Chromium – Cr17
Carbon – C1.1
Molybdenum – Mo0.5
Physical and mechanical properties
Density 7.7 kg/dm³
Hardness~ 60 HRC


Explanations on hardness data

РАЗМОЛЬНЫЕ ШАРЫ ДИАМЕТРОМ 10 ММ ДЛЯ РАЗМОЛЬНЫХ СТАКАНОВ 15 МЛ, 10 МЛ, 5 МЛ

zirconium oxide - ZrO2
№ 55.0100.27
Grinding ball zirconium oxide, 10 mm dia.

General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialZirconium oxide - ZrO2
Chemical composition
ElementShare %
Zirconium oxide – ZrO294.2 - 95.2
Hafnium oxide – HfO21 - 2
Magnesium oxide – MgO3.5
Silicon dioxide – SiO20.1
Aluminium oxide – Al2O30.1
Other0.1
Physical and mechanical properties
Density5.7 g/cm³
Hardness Vickers 1200 (HV10)


Explanations on hardness data
hardened, stainless steel - Fe - Cr
№ 55.0100.09
Grinding ball hardened, stainless steel, 10 mm dia.

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
Materialhardened stainless steel – 1.4125
ISO/EN/DIN codeX105CrMo17
Chemical composition
ElementShare %
Iron– Fe81.4
Chromium – Cr17
Carbon – C1.1
Molybdenum – Mo0.5
Physical and mechanical properties
Density 7.7 kg/dm³
Hardness~ 60 HRC


Explanations on hardness data

РАЗМОЛЬНЫЕ ШАРЫ ДИАМЕТРОМ 5 ММ ДЛЯ РАЗМОЛЬНЫХ СТАКАНОВ 15 МЛ, 10 МЛ, 5 МЛ

zirconium oxide - ZrO2
№ 55.0050.27
Grinding ball zirconium oxide, 5 mm dia.

General material specification:
Material: zirconium oxide - ZrO2
Abrasion resistance: very good
Suitable for: fibrous, abrasive samples
100 grinding balls made of zirconium oxide with 5 mm dia. weigh approx. 38 g.
With the weight information, the high number of balls per grinding bowl can be determined by weighing.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
MaterialZirconium oxide ZrO2
ISO/EN/DIN code
Chemical composition
ElementShare %
Zirconium oxide - ZrO295%
Yttrium oxide -Y2O35%
Physical and mechanical properties
Density6.0 g/cm³
Hardness Vickers1300 (HV10)


Explanations on hardness data
hardened, stainless steel - Fe - Cr
№ 55.0050.09
Grinding ball hardened, stainless steel, 5 mm dia.

General material specification:
Material: hardened, stainless steel - Fe-Cr
Abrasion resistance: good
Suitable for: hard, medium-hard, brittle samples
100 grinding balls made of hardened, stainless steel with 5 mm dia. weigh approx. 52 g.
With the weight information, the high number of balls per grinding bowl can be determined by weighing.


ЭЛЕМЕНТНЫЙ АНАЛИЗ
General specifications
Materialhardened stainless steel – 1.4125
ISO/EN/DIN codeX105CrMo17
Chemical composition
ElementShare %
Iron– Fe81.4
Chromium – Cr17
Carbon – C1.1
Molybdenum – Mo0.5
Physical and mechanical properties
Density 7.7 kg/dm³
Hardness~ 60 HRC


Explanations on hardness data

Сертификация

Документация IQ/OQ для самостоятельного выполнения для поддержки квалификации устройства в системе управления качеством для Минимельница PULVERISETTE 23.

ВЫБЕРИТЕ СЕРТИФИКАЦИЮ

certification

IQ/OQ documentation (questionnaire format - implementation not included)
№ 96.0290.00
IQ/OQ documentation (questionnaire format - implementation by customer)

IQ/OQ documentation (questionnaire format - implementation by customer) for the independent utilization for the support of instrument qualification in the quality management system for the Mini-Mill PULVERISETTE 23.
